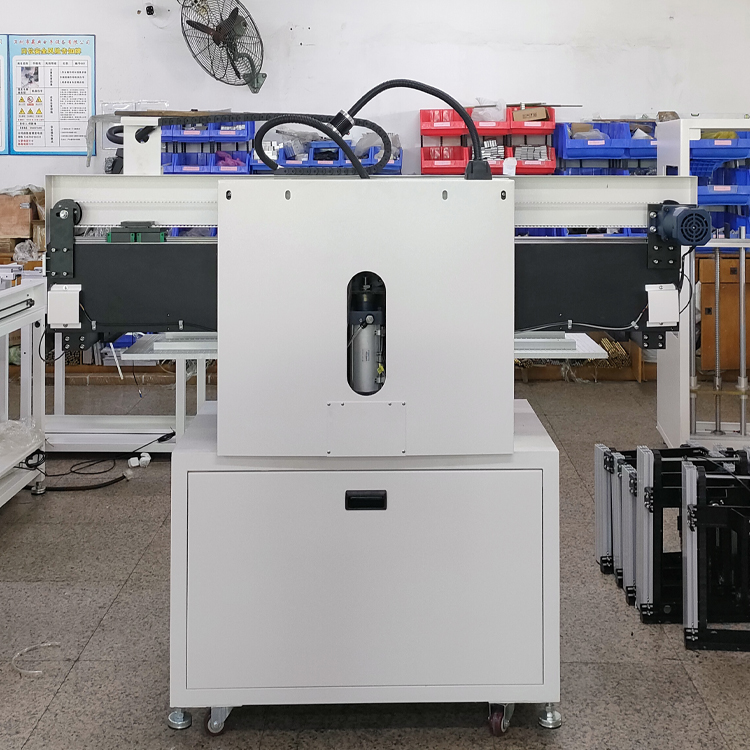

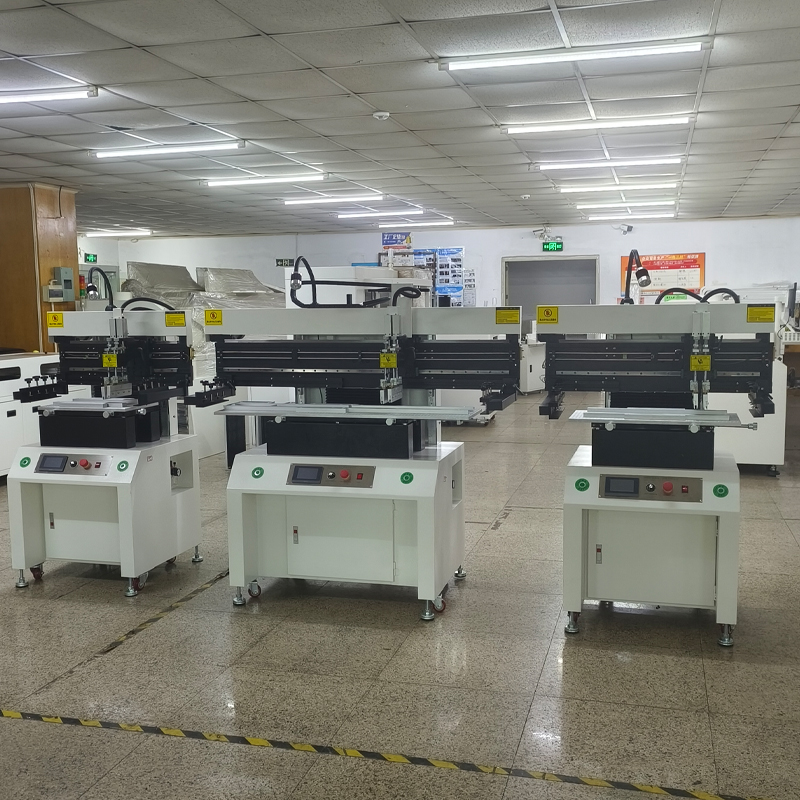

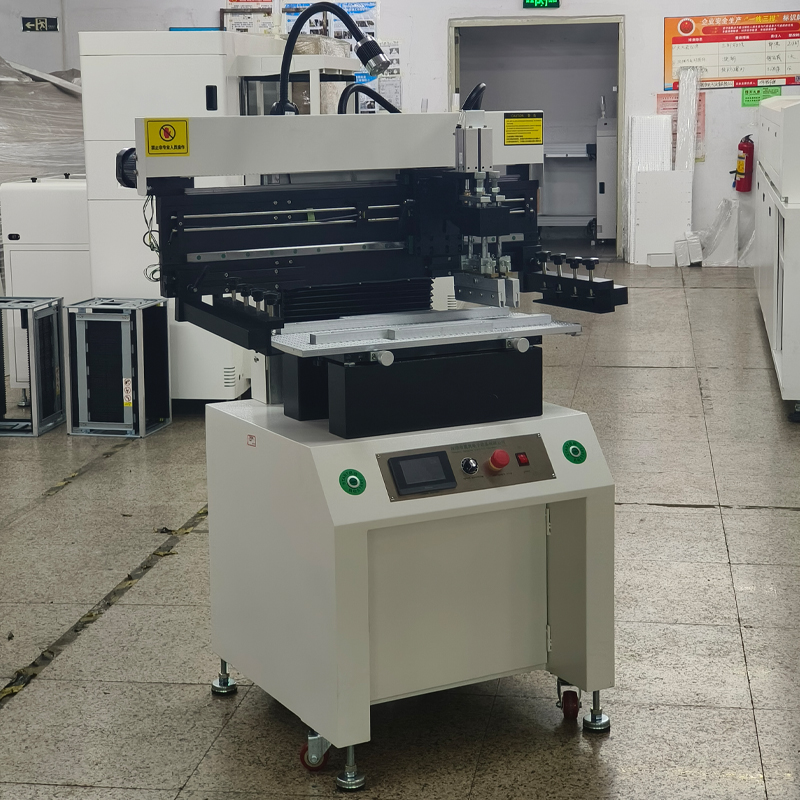

錫膏印刷機——5088L

制造商	LEYU樂魚電子SMT設備
型號	SD-5088L

設備名稱	高精密半自動印刷機		型號：5088L
項目	序號	名稱	投標詳細技術參數（功能特點）
一、基本參數
	1	移動方向	左右可移動
	2	工作臺板	700mm×320mm
	3	電源	單相（220V）
	4	外形尺寸	1060mm×780mm×1650mm
	5	印刷范圍	600×300mm
	6	氣源	0.5mpa-0.8mpa
	7	啟動功率	0.2KW
	8	重量	220KW
二移動機構
	1	移動馬達	三相馬達60W
	2	移動速度	0-2200mm/mins
	3	導軌	臺灣上銀直線導軌
三、控制部分
	1	PLC控制	西門子（印刷機專用）
	2	觸摸屏	Samkoon4.3#智能觸摸屏
	3	主氣缸	SC63*150
	4	刀頭氣缸	CDU25-50
	5	變頻器	ENC

錫膏印刷機

diyname2

1. 微電腦控制，觸摸屏顯示，菜單操作界面；
2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動調整與鋼網的水平)；
3. 刮刀壓力可調,(可根據不同型號刮刀的長短調節刮刀對鋼網的壓力)；
4. 配有變頻器調速系統,刮刀運行速度平穩；
5. 工作操作采用雙手按鍵開關操作,安全可靠；
6. 觸摸屏菜單內可獨立設定鋼網整體上停頓下停頓時間；
7. PCB 板的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同時定位,模板定位等多種不同的精確定位形式；
8. 觸摸屏內設有時間顯示功能、印刷次數自動記數功能，屏幕保護功能；
9. 設有刮刀速度可調功能及緊急停止安全功能；
10. 印刷模式:單次、雙次、二次啟動(菜單設定可選)；
11. 印刷工作狀態:自動/半自動/點動三種印刷狀態(菜單設定可選)；
12. 大鑄鐵座工作臺，工作平穩，無抖動現象。

半自動錫膏印刷機鋼網與PCB板的對中。機器臺板上有左、右、前后3個微調旋鈕，根據需要，綜合調節這3個旋鈕，可使鋼網與PCB板的對中，但在機器工作過程中，由于刮刀的刮力的作用，使鋼網與PCB板發生偏移，使印刷的圖形偏移。根據經驗，每隔10分鐘，要檢查鋼網對中狀況，必要時要調節微調旋鈕進行校正。
(2)印刷間隙調整。這是鋼網與PCB板之間的距離，關系到印刷后PCB板上錫膏的厚度，其距離大，錫膏存量多，厚度越大。放下鋼網，調節機架上端的轉盤，可使鋼網上下移動，當鋼網被頂住張緊，緊貼在PCB板上就可以了，印刷間隙過大，會引起印刷圖形模糊。而如果鋼網張力過緊，會引起其變形，使印刷的錫膏厚度不均勻，影響印刷質量。
(3)刮刀大小的選擇。印刷大小不同的電路板，要選擇與之對應的刮刀，通常刮刀的寬度為 PCB板寬度加50mm左右，因此，要配有不同大小的刮刀待用。
(4) 刮刀位置的設定。刮刀印刷的長度通常為PCB板長度加30mm左右，移動橫梁架上的左右刮刀行程感應器即可控制刮刀印刷的長度。
(5)刮刀水平度的調整。在更換刮刀時，利用水平儀，調節刀架上的螺釘，保證刮刀處于水平狀態。若刮刀不水平，則印刷面受力不均，使印刷的錫膏厚度不一樣，嚴重影響印刷質量。
