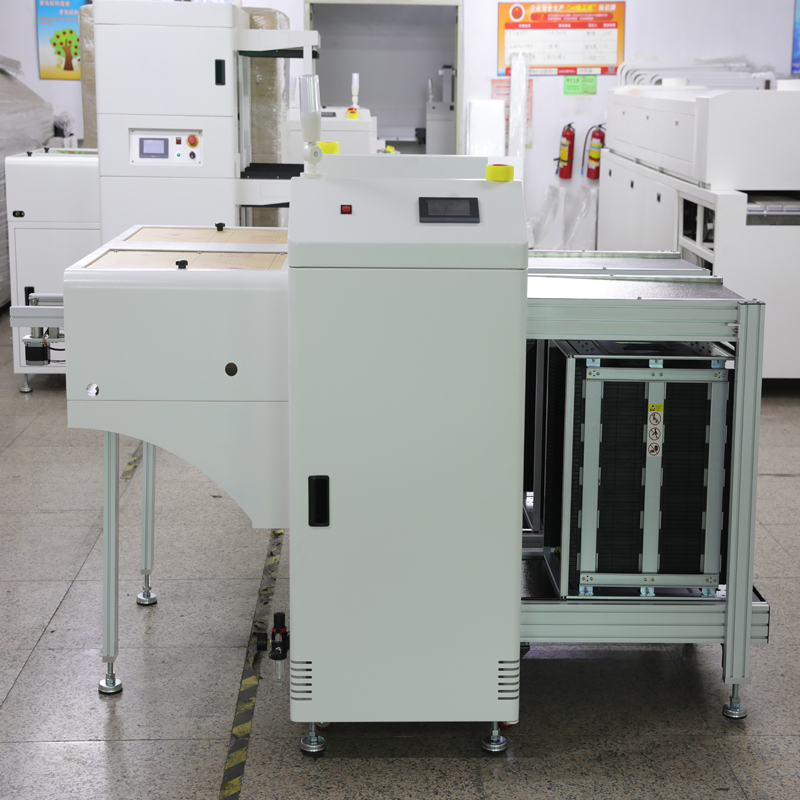

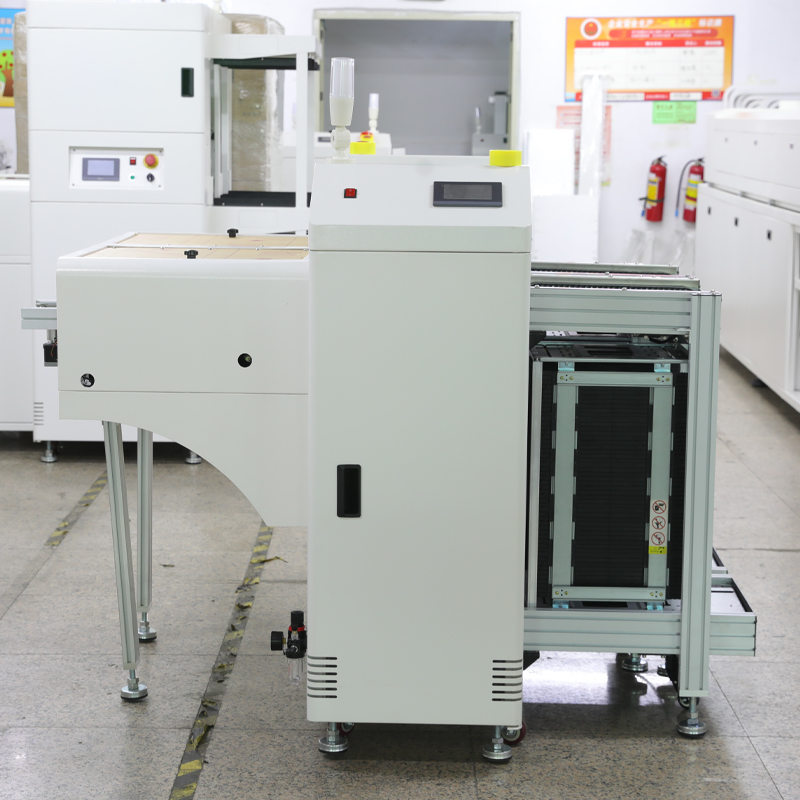

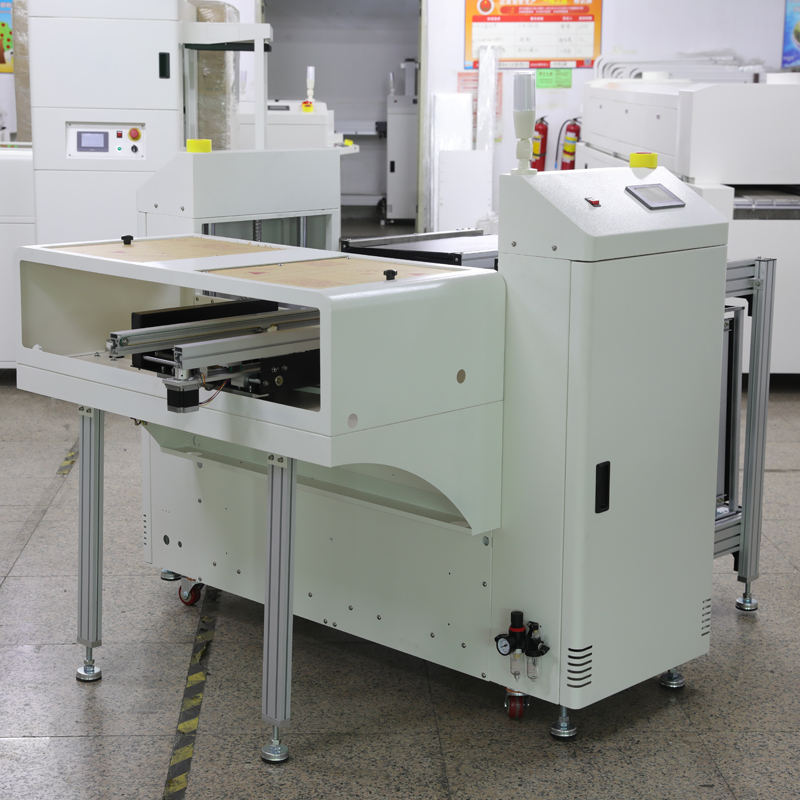

NG/OK收板機下板機

制造商	LEYU樂魚電子SMT設備
型號	SD-825-Ⅱ

產品特點：

●外型結構:3mm厚板金結構與鋁型材進框架,表面噴涂處理,顏色為波紋白色。

● 微電腦原裝松下PLC控制系統，工作穩定可靠。

● 觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便。

● 多項聲光與觸摸屏內提示報警功能。

● 可根據PCB厚度設定料架升降步距。

● 具有自動計數功能，方便生產統計。

● 人性化設計確保PCB板不被推破，提高產出能力

● 下接駁收PCB板采用馬達進行推板至料框內

● 采用步進電機推板，力度、速度可以在觸摸屏設置，

● 推板裝置采用歐姆龍槽型感應器兩頭限位進行保護PCB板不會被推壞

● 推PCB板可以在觸摸屏內設定推板行程距離

● OK板裝入前料框內，NG板經過移載送制后面料框內，

● 雙線號區分NG\OK

smt設備LEYU樂魚NG/OK收板機下板機

序號	適用范圍
	名稱		825NG
1	適用料框尺寸	355320563mm
2	PCB板尺寸(MM)	330*（50-250）mm
3	PCB厚度	0.6-3.0mm
機體
1	機身尺寸 LWH（MM）	158014501800
2	機體重量	350KG

控制系統
1	電源	單相220V
2	啟動功率/空載功率	500W
3	升降步距	10、20、30、40、50（mm）可任意設置
4	壓縮空氣	5-6KG
5	固定邊	1\4固定距離686mm
6	傳送方向	左至右
7	傳送高度	900±20mm
8	步距選擇	1~5步(10毫米\步距)
9	耐電壓	AC端子對地1500VAC,1分鐘
10	使用環境	無腐蝕氣體和粉塵的環境
11	抗干擾	電壓雜訊: 1000Vp-p、波寬1us、1分鐘
12	移載接駁推PCB板	采用步進馬達（42*48）
13	升降分NG\OK PCB	前后軌采用信捷750W大慣量伺服電機
14	升降驅動器	前后采用信捷750W高精密伺服驅動器
14	升降傳動裝置	前后采用進口防靜電3.8mm寬皮帶，采用無縫隙導軌，防止卡板、保證運輸順暢
15	NG線號	自動升降到NG儲存框內（儲存料框可以手動進出）
16	OK線號	自動通過升降臺進入OK框內（儲存料框手動進出）
17	PLC	日本松下
18	觸摸屏	全彩顯控EA4.3寸
19	槽型光電	日本歐姆龍
20	方形光電	日本松下CX442
21	升降滾珠絲桿	高精密耐磨25#
22	驅動器	德科智控數字MT57
23	塑膠鏈條	40B高耐磨千鳥型
24	升降平臺推板電機	4248步進電機
25	傳送進板接駁馬達	雙4248步進電機
26	導軌固定距離	1、4導軌固定距離686mm
27	升降小車驅動	單獨控制升降雙小車采用750W信捷伺服
28	進出料框方式	下面為OK框、上面為NG框，手動進出料框方式

根據信號識別，自動將NG板與OK板分別收集到兩個升降周轉箱；NG\OK收板機與AOI聯機,經過AOI檢測判斷良品（OK)與不良品（NG)輸出不同信號，信號傳送給下位NG\OK收板機，NG\OK收板機接收AOI傳送過來的信號進行判斷，將PCB自動分類存放OK與NG料框內；如：AOI輸出OK信號經過NG\OK判斷進入移動推板小車內直接進入OK升降小車料框內；AOI輸出NG信號經過NG\OK判斷進入移動小車內并移載到后面NG升降小車的料框內。
