升降式接駁臺
1、標準精密絲桿調寬窄,保證調寬窄順暢;
2、采用專業耐磨防靜電平皮帶,專用鋁型材導軌,保證接駁順暢,運輸平穩;
3、標準配備信號線,可與其它設備進行在線接駁
4、可根據客戶要求制做導軌長度不等的接駁臺
5、工作臺面配備了防靜電膠皮,以便更好防止靜電;
6、傳送馬達采用兩個42*48步進電機
7、伸縮直線滑軌20*20精準耐用、耐磨
8、氣缸升降部分不抖動上、下順暢
9、伸縮采用86步進控制系統
10、標準SMEMA通訊線

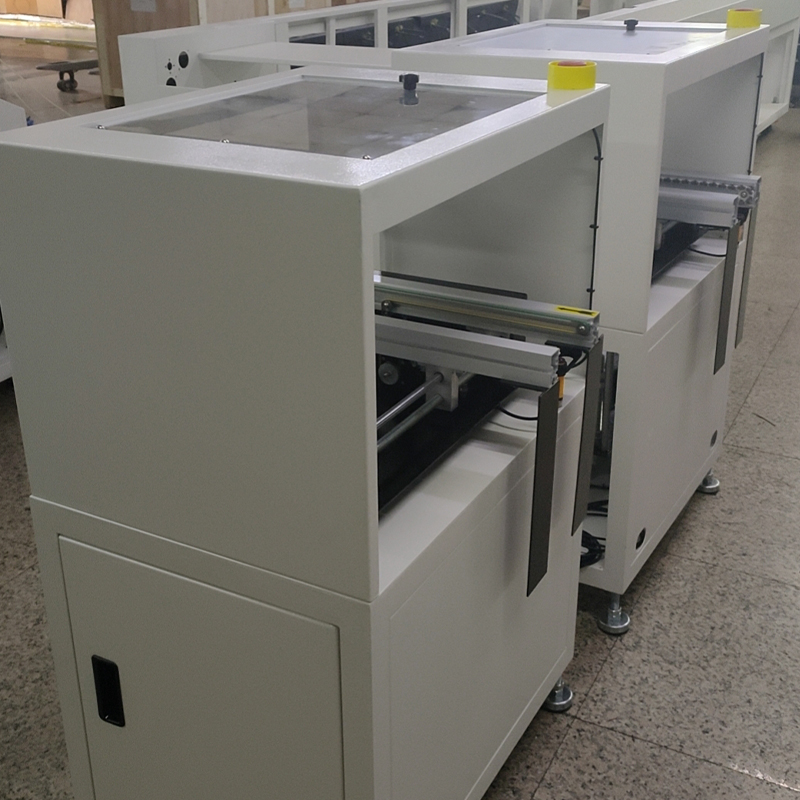

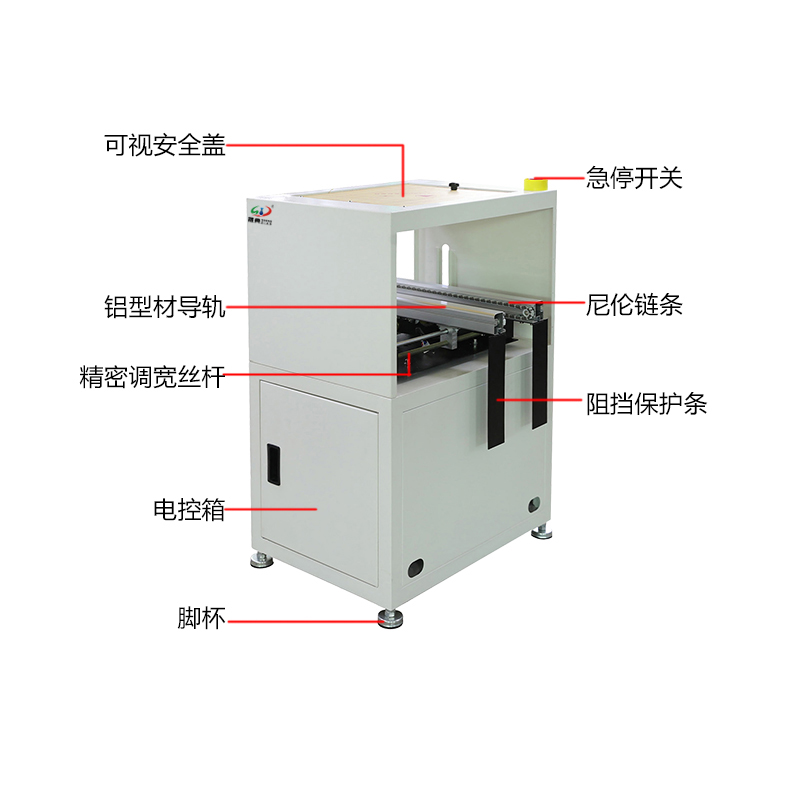

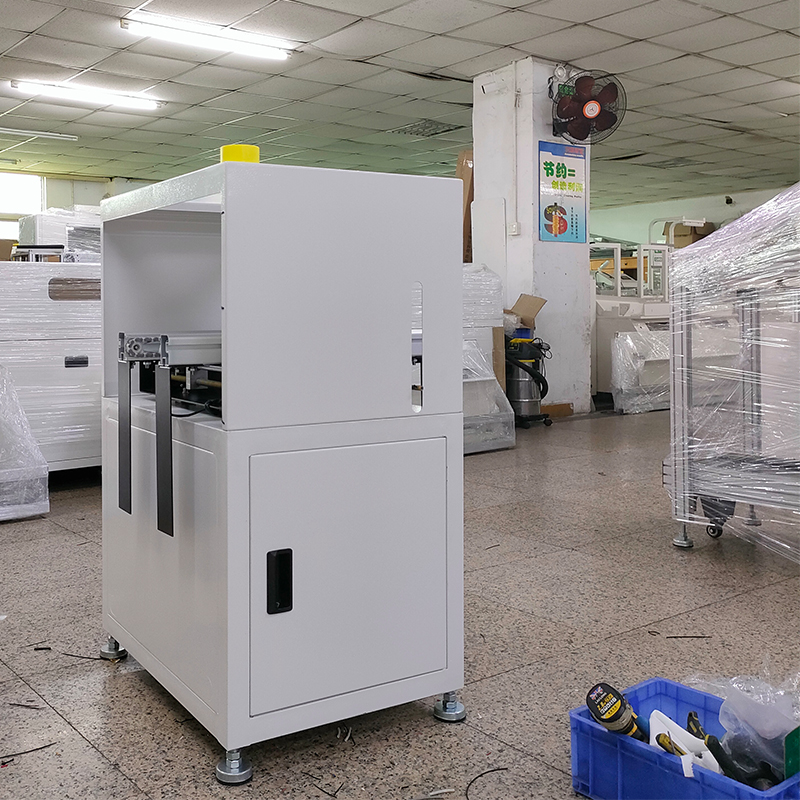

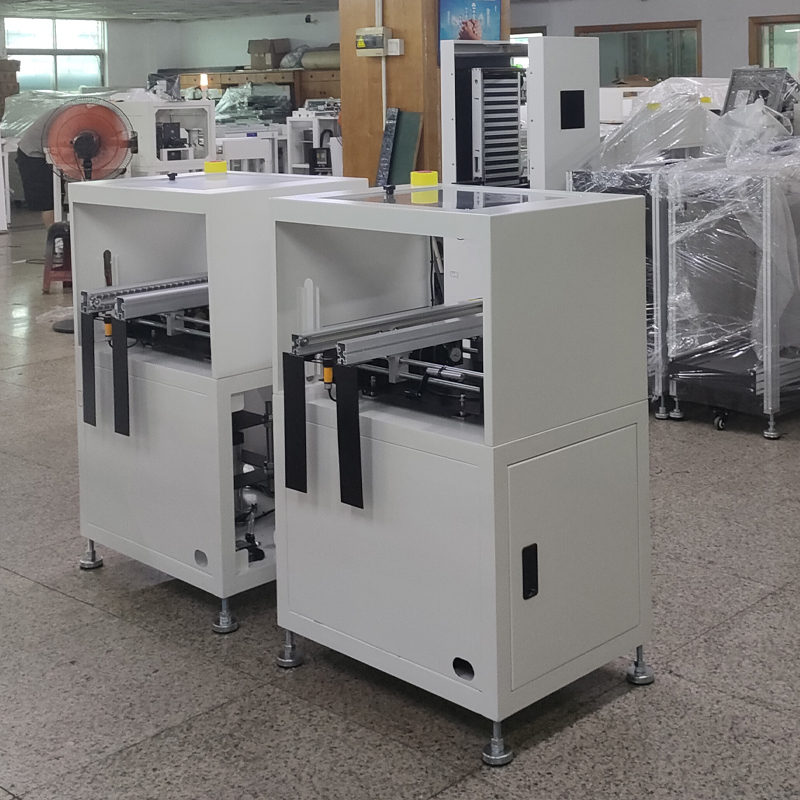

LEYU樂魚升降式接駁臺
LEYU樂魚升降式接駁臺
LEYU樂魚升降式接駁臺
LEYU樂魚升降式接駁臺
LEYU樂魚升降式接駁臺
LEYU樂魚升降式接駁臺
|
型號 |
SD系列接駁臺 |
|
外形尺寸 |
1500*850*900mm |
|
PCB板寬度PCB |
50-350mm |
|
運輸高度 |
900±20mm |
|
PCB運輸方向PCB |
L-R(R-L) |
|
PCB運輸速度PCB |
0~3000mm |
|
伸縮尺寸 |
580mm |
|
伸縮控制 |
PLC控制系統 |
|
伸縮動力 |
步進電機及步進驅動器 |
|
伸縮方式 |
雙按鈕開關與觸摸屏控制 |
|
電源 |
AC220V1P 50/60Hz |
|
耗電量 |
Approx.100W |
|
軌道長度 |
920mm |
|
控制方式 |
PLC+觸摸屏 |
|
重量 |
約150KG |
|
通訊接口 |
采用雙線電纜 |
|
單軌 |
1為固定邊，2為活動邊 |
升降接駁臺使用詳細步驟:
1打開開關，給機器通電;
2根據板的寬度調節接駁臺的寬度;
3根據左右兩邊機器導軌的高度調節感應器高度，使升降接駁臺與左右兩邊機器導軌在同一水平線上。
4調節操作界面中的手動界面，將功能設置區里面的功能設置成適合自己產品的類型(功能設置區里面的數據都是可以進行修改的)，然后在手動操作區進行手動進行操作，如若沒有問題，按下返回按鈕，打開自動模式，按下啟動按鈕，如若沒有問題就可以投放到生產中使用了;若操作過程中出現了錯誤，警報器就會報警，看到警報器顯示報警后，按下急停按鈕，然后順時針旋轉急停按鈕，急停按鈕就會復位，警報器就不會再繼續發出警報，然后點擊故障查詢，查看出現故障的位置在哪里。
